Display de datos CANchecked MFD15 Gen2 con cable OBD

Con el display CANchecked MFD15 Gen2 para tu coche tienes siempre a la vista todos los valores relevantes.

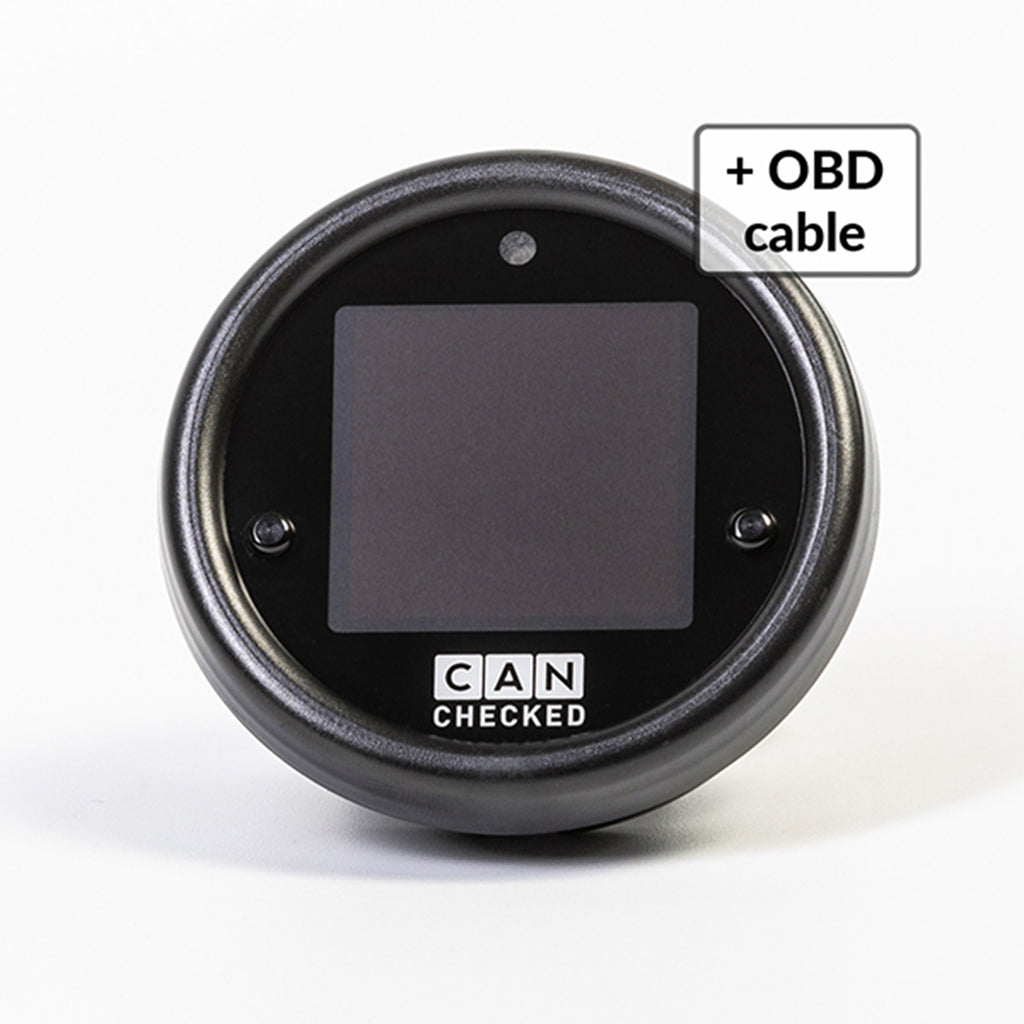

El MFD15 Gen2 está equipado con una pantalla OLED que ofrece la mejor legibilidad incluso bajo la luz solar directa. Gracias a su diámetro exterior de 52 mm, el display es compatible con los marcos disponibles en el mercado para el habitáculo, incluso sin un soporte específico para el vehículo de nuestra marca. Se maneja con los dos pulsadores montados en el parabrisas o, de forma variable, con el mando giratorio opcional.

Características principales

• Diseño compacto: 52 mm de diámetro y solo 12,5 mm de profundidad
• Luz de cambio: El LED de la parte frontal del display se puede utilizar como luz de cambio y/o como LED de aviso y se puede configurar libremente
• Can Bus: Compatible con ECUs Can Bus, OBD2 a partir de 2008 y valores avanzados para VW/Audi a partir de 2008, o crea tu propio Can Stream
• WLAN: conéctate a tu smartphone o PC y realiza el resto de pasos a través de nuestra Web UI
• Entradas adicionales: conecta hasta 6 sensores analógicos a las entradas o conecta un sensor de etanol* directamente a la pantalla
• Alarmas predefinidas: las alarmas predefinidas se pueden activar y personalizar fácilmente. Por ejemplo, recibe una alerta destacada cuando la temperatura de los gases de escape supere los 900 grados.
• Personalización: Usa tu propio logo de inicio o imagen de fondo para hacer tuyo el MFD15 Gen2
• Registro online*: Registra tus datos con tu smartphone o PC y guarda el registro en tu dispositivo para analizarlo más tarde
• Flex Fuel*: Consulta el contenido de etanol y la temperatura en tu pantalla
• Can Switching*: Acciona interruptores Can con los botones de tu pantalla y envía al Can bus las lecturas de tus entradas analógicas

Diferentes vistas

Elige hasta ocho páginas con diferentes vistas y personaliza la pantalla para que se adapte mejor a ti y a tu vehículo:

• Aguja analógica
• Valor doble
• Indicador de marcha
• Valores x4
• Valores x6
• Barra + indicador doble
• Indicador redondo
• Gráfico de barras (doble horizontal)
• Performance Meter
• Gráfico de barras (1-6 valores en vertical)
• Valor único

Online DSS - oDSS

Novedad en nuestro MFD15 Gen2 es el acceso al dispositivo mediante WLAN. Así puedes configurar el MFD15 Gen2 desde el smartphone o el PC.

Con el oDSS puedes configurar el display por completo, registrar valores (requiere licencia), subir tu propia imagen de inicio y también actualizar el display.

Valores compatibles

Una pregunta frecuente de los clientes es: "¿Qué valores puedo solicitar a mi ECU?". La respuesta: "TODOS". Nuestro MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los propios fabricantes de ECUs determinan qué valores se envían a través de la interfaz Can Bus. Aquí es importante la documentación, posiblemente incluso en forma de archivo DBC que se puede importar mediante nuestro DSS. Por supuesto, como cliente puedes acceder a nuestra extensa lista de ECUs ya implementadas. En total, según el fabricante, se pueden consultar hasta 64 sensores.

Por supuesto, también están implementadas las consultas OBD2 mediante Can Bus (11 bit/29 bit). También están disponibles protocolos específicos de vehículo como UDS o TP2.

Incluidos de serie:
- OBD2 - 11 y 29 bit
- Ecumaster - Classic y Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 y 3

Si la ECU que buscas no aparece en la lista, puedes descargar o solicitar el TRI/TRX correspondiente en nuestra base de datos.

Para todos los VW/Audi a partir del año de fabricación 2008 ofrecemos consultas de datos avanzadas por protocolo. Se pueden consultar y mostrar valores como la temperatura del aceite, la presión del turbo, la temperatura de la transmisión, el retraso del encendido selectivo por cilindro, la alta/baja presión, el accionamiento de la wastegate y mucho más.

LED interno

El LED interno se puede utilizar como luz de cambio y como LED de aviso.

Como luz de cambio puedes asignar hasta 8 colores y límites de revoluciones diferentes, así como un régimen a partir del cual la luz de cambio empieza a parpadear.

Como LED de aviso puedes asignar un valor mínimo y máximo para cada sensor (en el oDSS, en "Sensors") y activar allí también el "LED". Si el sensor está por encima del valor máximo o por debajo del valor mínimo, el LED parpadeará en el color configurado previamente. La luz de cambio se desactiva mientras dura el aviso.

Conexión y ampliación

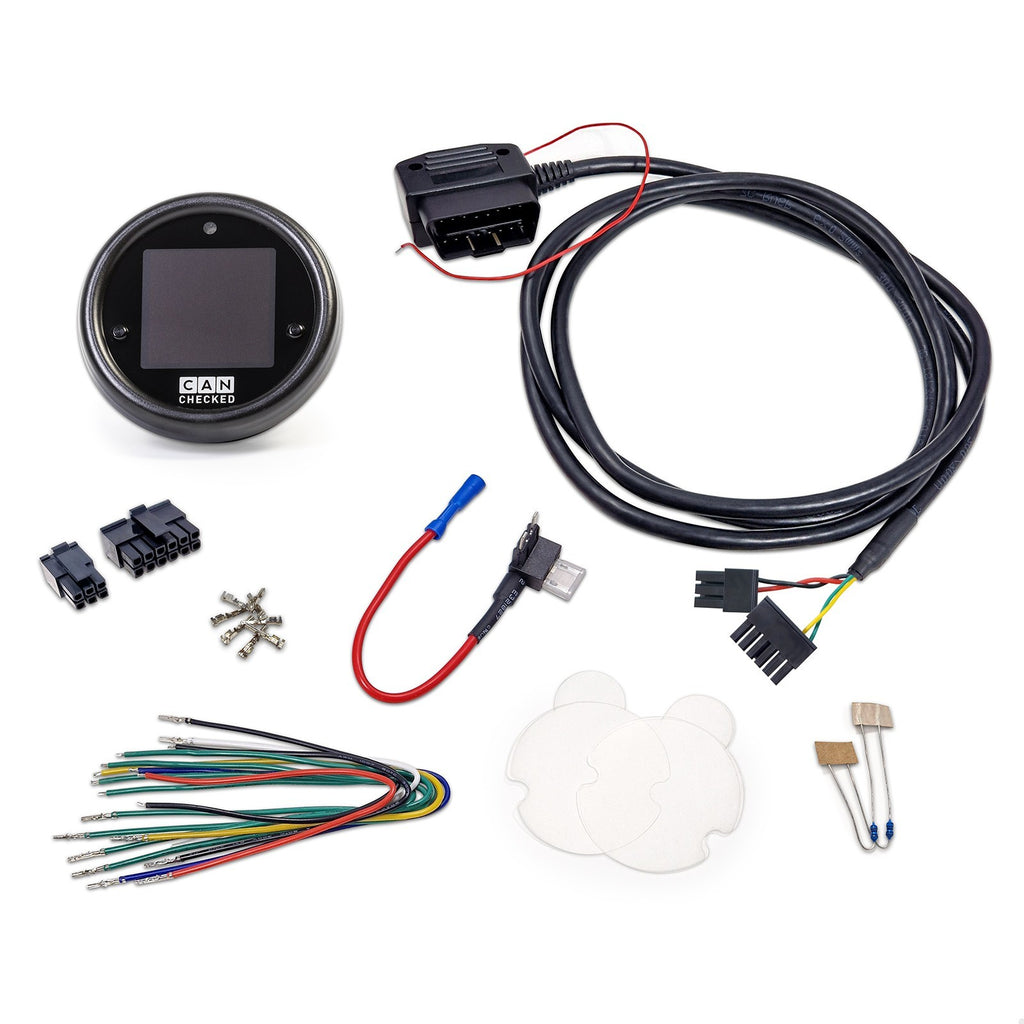

Incluido en cada envío:

• Display MFD15 Gen2
• Conector B (6 vías)
• Conector C (12 vías)
• Cables de conexión precrimpados de 20 cm para alimentación, Can Bus, entradas analógicas, 5V y masa de sensor
• Pines para crimpar tú mismo
• dos resistencias de 1K (para pullup de sensores NTC)

A través de las seis entradas analógicas se puede conectar cualquier sensor: admitimos tanto lineales de 0-5V como sensores NTC.

Nuestros sensores CANchecked Display están almacenados por defecto en los archivos TRI/TRX y solo hay que conectarlos:

• AIN1: Sensor de temperatura
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K
• AIN3: Sensor de presión 0-10 bar
• AIN4: Sensor de presión de turbo 0-5,5 bar absolutos
• AIN5: sin preconfigurar
• AIN6: sin preconfigurar

Para la conexión puedes utilizar nuestro mazo de cables AIN de 4 vías premontado.

Si dispones de la licencia adecuada* , además puedes conectar un sensor de etanol directamente a la pantalla mediante un pin independiente.

Accesorios opcionales

• CC22501 ETK01 - mando giratorio externo con cable de conexión PnP de 50 cm
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT
• CC22903 TCC01 - sensor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1
• CC22900 BST10 - Sensor de presión 6,5 Bar relativa (95psi)

*Licencias adicionales

Live Logging del MFD15 Gen2

Con la licencia adicional "Live Logging", tu pantalla puede registrar los datos de los sensores en el oDSS. Después puedes descargar el registro como archivo a tu smartphone o PC.

Todos los sensores se guardan en el registro (ATENCIÓN: para OBD y UDS solo los que se muestran en ese momento). Selecciona los sensores que quieres mostrar de forma gráfica.

Sensor de etanol Flex Fuel directamente en el MFD15 Gen2

Con la licencia adicional para el sensor de etanol, conectas un sensor directamente al display. Necesitas una resistencia pullup (10K) entre 5V y la señal.
Ahora puedes ver el contenido de etanol y la temperatura del combustible, y también registrarlos.

Can Switching y AIN forwarding

Con la licencia adicional para Can Switching y AIN forwarding puedes usar los botones de tu pantalla o el mando giratorio para accionar Can Switches y aplicar las tensiones de entrada de tus entradas analógicas al Can Bus.
