Pantalla multifunción CANchecked MFD15 GEN2 para Ford Mustang MK6 LHD / RHD 2014 - 2023

Con esta pantalla de datos CANchecked MFD15 Gen2 específica para tu Ford Mustang MK6, tienes siempre a la vista todos los valores importantes

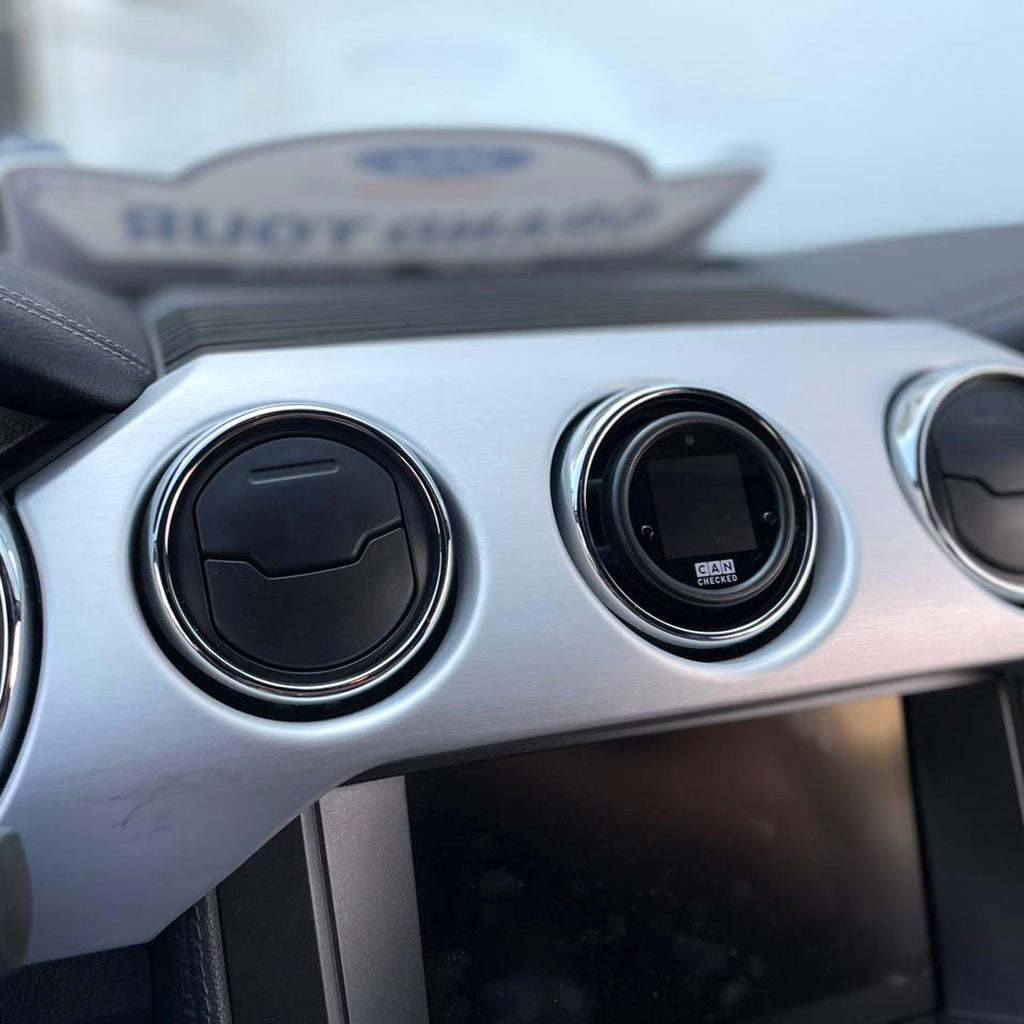

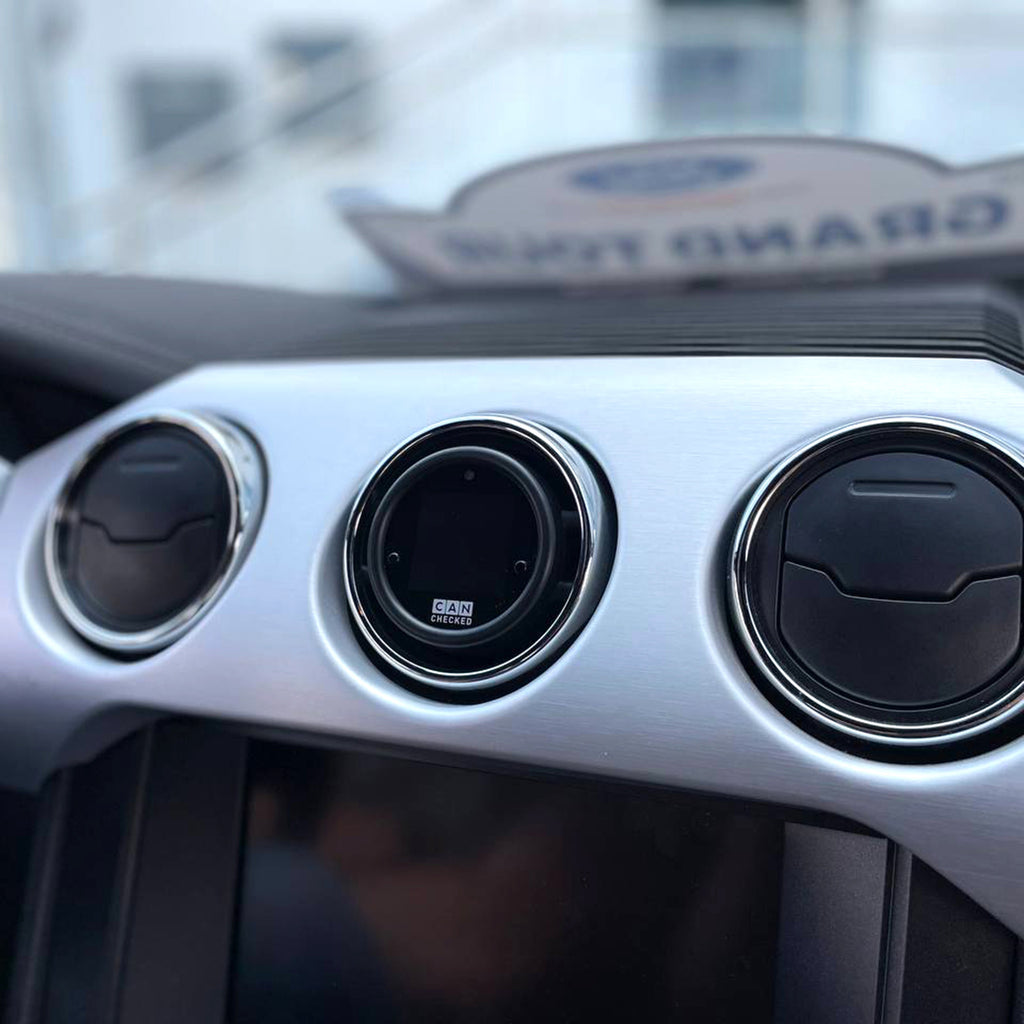

La MFD15 Gen2 está equipada con una pantalla OLED que ofrece la mejor legibilidad incluso con luz solar directa. Este kit se suministra con un marco específico para el vehículo y un kit de conexión. Se maneja con los dos pulsadores del frontal. También puedes conectar nuestro mando rotativo opcional.

Características principales

• Diseño compacto: 52 mm de diámetro y solo 12,5 mm de profundidad
• LED integrado en el frontal: El LED de la parte frontal de la pantalla se puede utilizar como shift light y/o como LED de aviso
• Can Bus: Compatible con ECUs Can Bus, streams Can propios y, a partir de 2008, OBD2 y valores profundos para coches VAG
• WiFi: conéctala a tu smartphone o PC y configúrala con nuestra Web App
• Entradas adicionales: conecta hasta 6 sensores analógicos a las entradas o conecta un sensor de etanol* directamente a la pantalla
• Alarmas predefinidas: las alarmas predefinidas se pueden activar y personalizar fácilmente. Por ejemplo, recibe una alerta destacada cuando la temperatura de los gases de escape supere los 900 grados.
• Personalización: Usa tu propio logotipo de inicio y esquema de colores para hacer tu MFD15 Gen2 única
• Registro online*: Registra tus datos con tu smartphone o PC y guarda el registro en tu dispositivo para analizarlo más tarde
• Flex Fuel*: Consulta el contenido de etanol y la temperatura en tu pantalla
• Can Switching*: Acciona interruptores Can con los botones de tu pantalla y envía al Can bus las lecturas de tus entradas analógicas

Diferentes vistas

Elige hasta ocho páginas con diferentes vistas y personaliza la pantalla para que se adapte mejor a ti y a tu vehículo:

• Aguja analógica
• Valor doble
• Indicador de marcha
• Valores x4
• Valores x6
• Barra + indicador doble
• Indicador redondo
• Gráfico de barras (doble horizontal)
• Performance Meter
• Gráfico de barras (1-6 valores en vertical)
• Valor único

Configuración mediante el software de configuración online del display - oDSS

Una novedad de nuestro MFD15 Gen2 es el acceso al dispositivo mediante WiFi. Así puedes configurar el MFD15 Gen2 desde el smartphone o el PC.

Con el oDSS puedes configurar el display por completo, registrar valores (requiere licencia), subir tu propia imagen de inicio y también actualizar el display.

Valores compatibles

Una pregunta habitual de los clientes es: ¿qué valores puedo solicitar a mi ECU? La respuesta: TODOS - tu nuevo MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los propios fabricantes de ECU determinan qué valores se envían a través de la interfaz CAN bus. Aquí es importante la documentación, posiblemente incluso en forma de archivo DBC que se puede importar mediante nuestro DSS. Por supuesto, como cliente puedes acceder a nuestra amplia lista de ECU ya implementadas. En total, según el fabricante, se pueden consultar hasta 64 sensores.

Por supuesto, también están implementadas las consultas OBD2 mediante Can Bus (11 bit/29 bit). También están disponibles protocolos específicos de vehículo como UDS o TP2.

Incluidos de serie:
- OBD2 - 11 y 29 bit
- Ecumaster - Classic y Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 y 3

Si la ECU deseada no aparece en la lista, puedes descargar o solicitar el TRI/TRX correspondiente de nuestra base de datos.

Para todos los coches VAG a partir del año de fabricación 2008 (en casos concretos también anteriores) ofrecemos consultas de datos en profundidad por protocolo. Se pueden consultar y mostrar valores como la temperatura del aceite, la presión de turbo, la temperatura de la transmisión, el retorno del ángulo de encendido selectivo por cilindro, la alta/baja presión, el accionamiento de la wastegate y mucho más.

LED integrado

El LED interno se puede utilizar como luz de cambio de marcha y como LED de aviso.

Como luz de cambio de marcha puedes asignar hasta 8 colores y límites de revoluciones diferentes, así como el régimen a partir del cual la luz empieza a parpadear.

Al configurarlo como LED de aviso, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor está por encima del valor máximo o por debajo del valor mínimo, el LED parpadea en el color configurado previamente. La luz de cambio de marcha se desactiva durante el periodo de aviso.

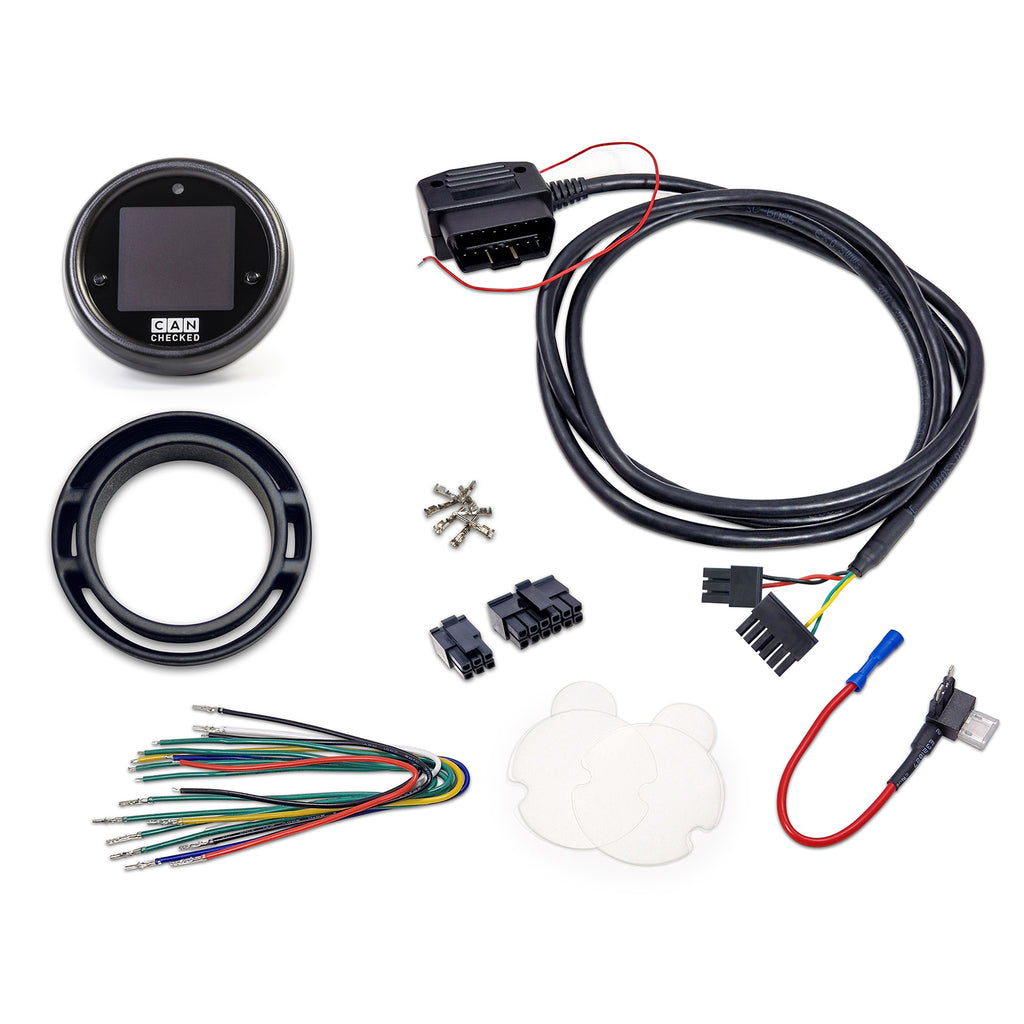

Contenido del envío y ampliaciones

Incluido en cada envío:

• Display de datos MFD15 Gen2
• Marco específico para vehículos LHD y RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Conector B (Molex de 6 vías)
• Conector C (Molex de 12 vías)
• Cables de conexión premontados de diferentes colores (longitud: 20 cm, uso: alimentación, Can Bus, entradas analógicas, 5V, masa de sensores)
• Pines para crimpar tú mismo
• Dos resistencias de 1K (como pullup de sensores NTC)

A través de las seis entradas analógicas se puede conectar cualquier sensor: admitimos tanto lineales de 0-5V como sensores NTC.

Las curvas características de nuestros sensores CANchecked propios vienen guardadas de fábrica en el display y funcionan plug and play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de turbo 0-5,5 Bar absoluta (BST10)
• AIN5: sin preconfigurar
• AIN6: sin preconfigurar

Para la conexión puedes utilizar nuestro mazo de cables AIN de 4 vías premontado.

Si dispones de la licencia adecuada* , además puedes conectar un sensor de etanol directamente a la pantalla mediante un pin independiente.

Accesorios opcionales

• CC22501 ETK01 - mando giratorio externo con cable de conexión PnP de 50 cm
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22780 ANC04 - mazo de cables AIN de cuatro vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8 pulgadas NPT
• CC22903 TCC01 - sensor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1
• CC22900 BST10 - Sensor de presión 6,5 Bar relativa (95psi)

*Licencias adicionales

Live Logging del MFD15 Gen2

Con la licencia adicional "Live Logging", tu pantalla puede registrar los datos de los sensores en el oDSS. Después puedes descargar el registro como archivo a tu smartphone o PC.

Todos los sensores se guardan en el registro (ATENCIÓN: para OBD y UDS solo los que se muestran en ese momento). Selecciona los sensores que quieres mostrar de forma gráfica.

Sensor de etanol Flex Fuel directamente en el MFD15 Gen2

Con la licencia adicional para el sensor de etanol, conectas el sensor directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal.
Ahora puedes ver el contenido de etanol y la temperatura del combustible, y también registrarlos.

Can Switching y AIN forwarding

Con la licencia adicional para Can Switching y AIN forwarding puedes usar los botones de tu pantalla o el mando giratorio para accionar Can Switches y aplicar las tensiones de entrada de tus entradas analógicas al Can Bus.
