Pantalla CANchecked MFD28 Gen2 para Audi A6 S6 RS6 C8 LHD 2018+

MFD28 Gen2 específico para tu Audi A6/S6/RS6 C8: integración perfecta y todos los datos siempre a la vista.

El MFD28 Gen2 transforma la rejilla de ventilación en una pantalla inteligente con funciones imprescindibles. Nuestras pantallas están diseñadas para que cualquiera pueda instalarlas. La mayoría incluye instrucciones de instalación ilustradas, para que puedas instalarla tú mismo sin necesidad de un taller.

Características principales

Integración perfecta: El marco específico para cada vehículo permite el paso del aire alrededor de la pantalla.
Can Bus: Visualización de datos detallados del vehículo, como herramientas de diagnóstico del fabricante.
Indicador de marcha: Directamente a través de Can Bus o calculado a partir de la velocidad y las rpm.
Pantalla táctil: Navega por las páginas con gestos intuitivos.
Personalización: Diseña tus propias páginas, añade imágenes o inicia animaciones.
Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente a la pantalla.
Conmutación Can: Utiliza la pantalla como teclado y envía tus propios mensajes Can al bus.
Alarmas personalizables: Configura y activa fácilmente las alarmas personalizables. Por ejemplo, recibirá una advertencia importante cuando la temperatura de los gases de escape supere los 900 grados.

Registro de datos: Registre y guarde sus datos en la tarjeta SD interna para su posterior análisis.

Medidor de rendimiento: Mida sus tiempos de 0 a 100 km/h, de 100 a 200 km/h y de 0 a 200 km/h con el medidor de rendimiento integrado, sin necesidad de hardware adicional.
DTC*: Lee y borra los errores de la unidad de control del motor, la transmisión, el ABS y la tracción integral.

Atenuación*: La pantalla se atenúa automáticamente junto con el panel de instrumentos.

Vistas diferentes

Configura tu propia página o elige entre varias vistas predefinidas:

La pantalla incluye páginas de ejemplo predefinidas.

Es posible crear páginas personalizadas.

Hasta diez páginas disponibles.
20 tipos de widgets diferentes (p. ej., valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla circular, barra vertical/horizontal).

Los widgets se pueden escalar y posicionar arrastrando y soltando.

Colores de los widgets totalmente ajustables.

Hasta 64 widgets por página.

Software de configuración de pantalla (DSS)

Con el DSS de CANchecked, puedes personalizar completamente tu pantalla. Con el visor de registros integrado, puedes descargar y visualizar archivos de registro. Además, incluye un registrador CAN. El núcleo es el editor TRI integrado, con el que puede ajustar los sensores (ya sean CAN Bus o internos): asigne valores mínimos y máximos para las advertencias y cambie los nombres de sus sensores.

Valores compatibles

Muchos clientes preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos realizado ingeniería inversa de los datos de la mayoría de los motores y podemos ofrecer información detallada. Nuestra pantalla admite la consulta de datos CAN Bus (UDS, TP2, protocolos específicos del fabricante).

Por defecto, su pantalla se entrega con archivos TRI/TRX predefinidos. En estos archivos se definen todos los sensores que se consultan. Estos varían según el motor. A continuación, se muestra un extracto de las posibilidades:

Temperaturas:

Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura de la caja de cambios DSG.

Presiones:

Presión de sobrealimentación, presión ambiente, presión de la bomba de combustible previa a la alimentación, presión del raíl (actual/objetivo).

Lambda/mezcla

Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

RPM, masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo de encendido total, retracción del ángulo de encendido por cilindro, avance de encendido N75 en %, voltaje del terminal 30, par motor, marcha, valores específicos para diésel

Si faltan valores, se pueden añadir posteriormente. Contenido del envío

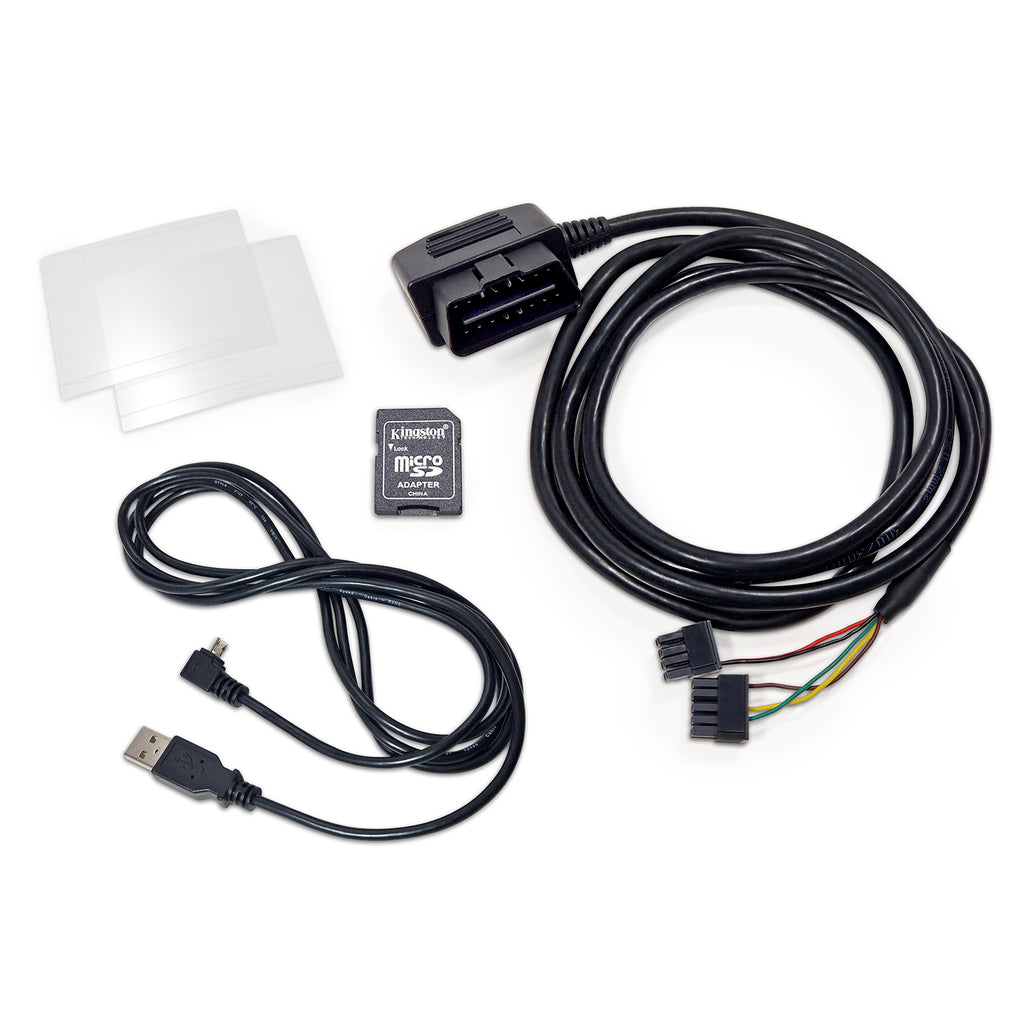

Incluido en cada envío

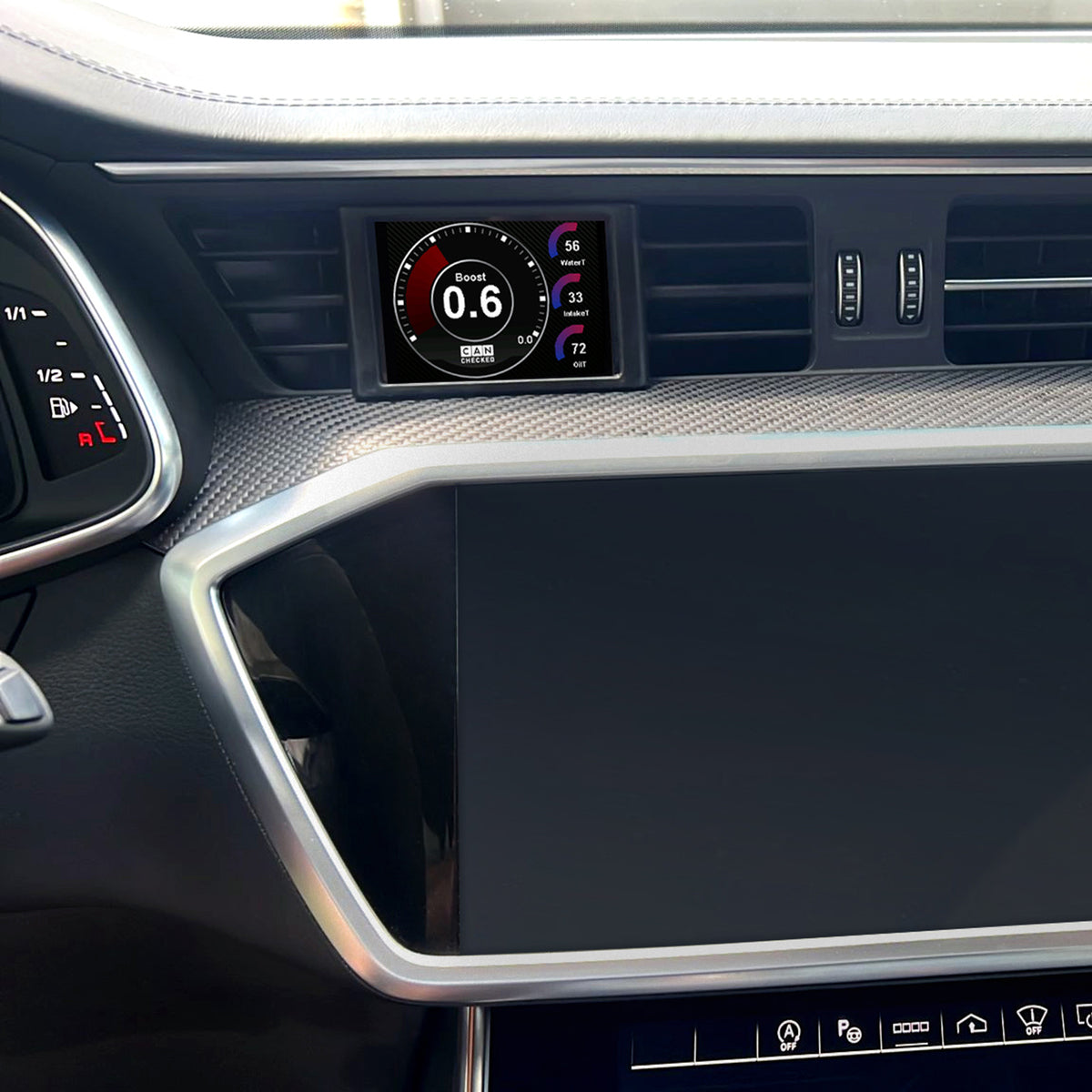

Pantalla de datos MFD28 Gen2 integrada en el inserto de ventilación para vehículos con volante a la izquierda
Cable de conexión específico para el vehículo
Guía de inicio rápido
Cable de datos USB
Tarjeta SD (preinstalada en la pantalla)
Adaptador de tarjeta SD
Lámina protectora para la pantalla (para evitar reflejos)

Conexión y extensión

Se pueden conectar sensores de cualquier tipo a través de las cuatro entradas analógicas. Admitimos sensores lineales de 0-5 V y sensores NTC. Nuestros sensores con certificación CAN se almacenan por defecto en los archivos TRI/TRX y solo necesitan conectarse:

AIN1: Sensor de temperatura (NTC01)

AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)

AIN3: Sensor de presión de 0-10 bar (FLP01)

AIN4: Sensor de presión de sobrealimentación de 0-5,5 bar absoluto (BST10)

Para la conexión, puede utilizar nuestro arnés de cableado AIN preensamblado.
Además de los sensores analógicos, también puede conectar nuestra luz de cambio externa con ocho LED. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

El sensor de etanol se conecta directamente a la pantalla. Necesita una resistencia pull-up (10 kΩ) entre 5 V y la señal. De esta forma, podrá visualizar y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los canales matemáticos, puede calcular los datos de los sensores entre sí. La tabla de usuario le permite generar sensores adicionales con mapas 2D o 3D.
Accesorios opcionales

CC24000 SLM08 - Módulo de iluminación conmutado externo
CC22780 ANC04 - Arnés AIN de cuatro vías
CC22100 CBD08 - Concentrador de distribución CAN de ocho vías
CC22902 NTC01 - Sensor de temperatura para líquidos, rosca NPT de 1/8 de pulgada
CC22903 TCC01 - Convertidor tipo K, 0-1250 °C
CC22901 FLP01 - Sensor de presión, 0-10 bar (145 psi), rosca M10x1
CC22900 BST10 - Sensor de presión, 6,5 bar (95 psi)

*No disponible para todos los protocolos
