Display CANchecked MFD32 Gen2 para Audi A3 S3 RS3 8Y RHD 2020+

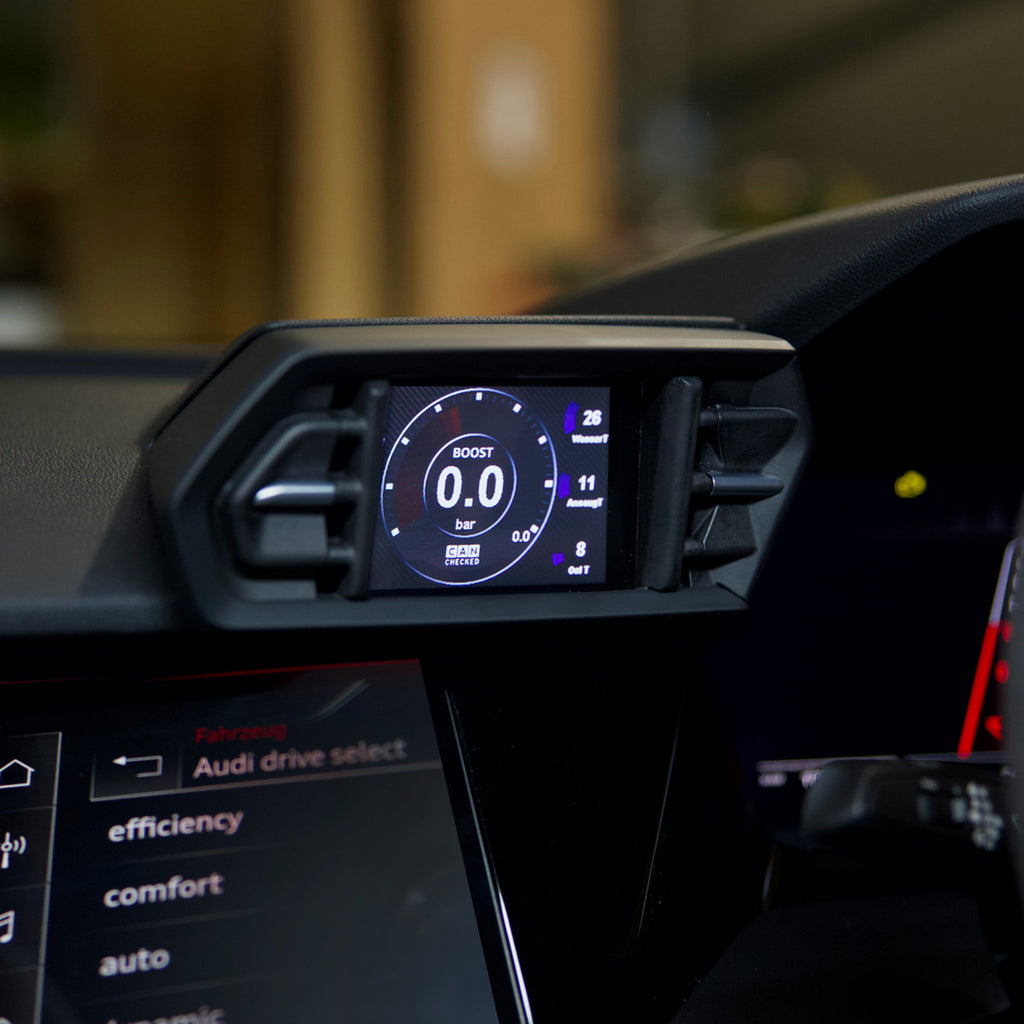

El CANchecked MFD32 Gen2 específico para tu Audi A3/S3/RS3 8Y: perfectamente integrado y con todos los datos siempre a la vista

El MFD32 Gen2 convierte tu rejilla de ventilación en una pantalla inteligente con funciones de las que no querrás prescindir. Nuestras pantallas están diseñadas para que cualquiera pueda instalarlas. Para la mayoría de pantallas hay instrucciones de montaje ilustradas, así que puedes instalar tu pantalla tú mismo sin necesidad de taller.

Características principales

• Integración perfecta: El marco específico para cada vehículo sigue permitiendo el paso del aire a través de la pantalla
• Can Bus: Lectura de datos avanzados del vehículo, como las herramientas de diagnosis del fabricante
• Indicador de marcha: Directamente por Can Bus o calculada a partir de la velocidad y las rpm
• Pantalla táctil: Navega entre páginas con gestos intuitivos de deslizamiento
• Personalización: Diseña tus propias páginas, añade tus propias imágenes o animación de inicio
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente a la pantalla
• Can Switching: Utiliza tu pantalla como teclado y envía tus propios mensajes can al bus
• Alarmas personalizables: Las alarmas personalizables se configuran y activan fácilmente. Por ejemplo, recibe un aviso grande cuando la temperatura de los gases de escape supere los 900 grados
• Registro de datos: Registra y guarda tus datos en la tarjeta SD interna para analizarlos después.

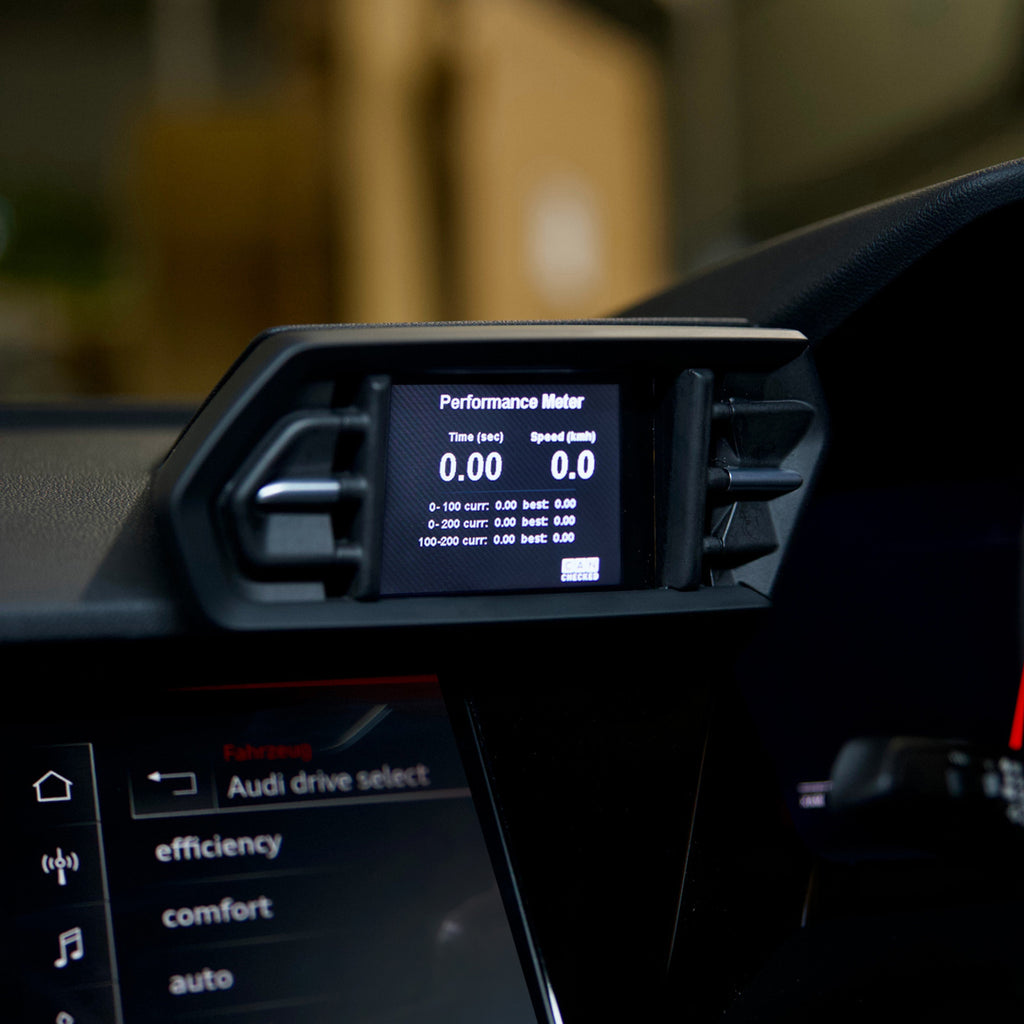

• Medidor de rendimiento: Mide tus tiempos de 0-100, 100-200 y 0-200 con el medidor de rendimiento integrado, sin necesidad de hardware adicional.
• DTC*: Lee y borra los errores de la centralita del motor, la transmisión, el ABS y la tracción total
• Atenuación*: Tu pantalla se atenúa automáticamente junto con el cuadro de instrumentos

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• La pantalla se entrega con páginas de ejemplo predefinidas
• Es posible y recomendable crear páginas propias
• Hasta diez páginas posibles
• 20 tipos de widget diferentes (p. ej. valor de sensor, aguja analógica, diagrama YT, barra de velocidad, indicador redondo, barra vertical/horizontal)
• Los widgets se pueden escalar y colocar arrastrando y soltando
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Software de configuración de la pantalla - DSS

Con el CANchecked DSS puedes personalizar por completo tu pantalla. Con el visor de logs integrado puedes descargar y ver archivos de registro. Además, lleva integrado un Can-Logger. El corazón es el editor TRI integrado, con el que puedes ajustar los sensores (da igual si son Can Bus o internos): asigna valores mínimos y máximos para las alertas y cambia los nombres de tus sensores.

Valores compatibles

Muchos clientes siempre preguntan: ¿qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos realizado ingeniería inversa de los datos de la mayoría de los motores y podemos ofrecer datos muy detallados. Nuestra pantalla admite la consulta de datos por Can Bus (UDS, TP2, protocolos específicos de cada fabricante)

De serie, tu pantalla se entrega con archivos TRI/TRX predefinidos. En los archivos están definidos todos los sensores que se consultan, que varían de un motor a otro. Aquí tienes un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura del DSG.

Presiones:

• Presión de turbo, presión ambiente, presión de combustible antes de la bomba de alimentación, presión del rail real/objetivo.

Lambda/mezcla

• Valor lambda, tiempo de inyección, corrección lambda a corto plazo, corrección lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo de encendido total, retraso del encendido por cilindro, tiempo de actuación de la N75 en %, tensión del terminal 30, par, marcha, valores específicos de diésel

Si faltan valores, se pueden añadir más adelante.

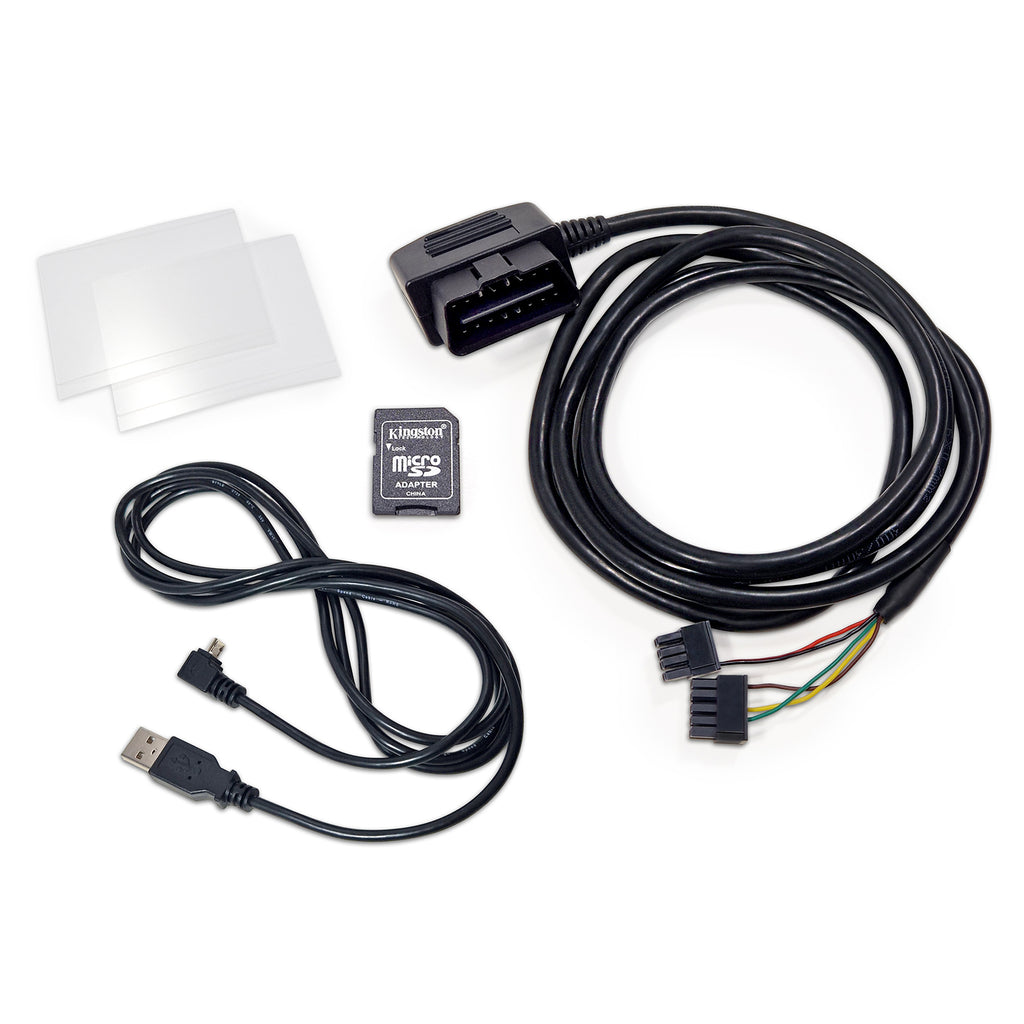

Contenido del envío

Incluido en cada envío

• Pantalla de datos MFD32 Gen2 integrada en la rejilla de ventilación para vehículos RHD
• cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina para la pantalla (para evitar reflejos)

Conexión y ampliación

Se puede conectar cualquier sensor mediante las cuatro entradas analógicas: admitimos tanto sensores lineales de 0-5V como sensores NTC.
Nuestros sensores CANchecked propios vienen guardados por defecto en los archivos TRI/TRX y solo hay que conectarlos:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: sensor de presión de turbo 0-5,5 Bar absolutos (BST01)

Para la conexión puedes utilizar nuestro mazo de cables AIN premontado.

Además de los sensores analógicos, también puedes conectar nuestro shift light externo con ocho LED. Puede parpadear en diferentes colores, y los límites de revoluciones y los colores se pueden configurar directamente en la pantalla.

El sensor de etanol se conecta directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal. Así podrás ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores combinando unos con otros. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.

Accesorios opcionales

• CC24000 SLM08 - módulo de luz de conmutación externo
• CC22780 ANC04 - mazo de cables AIN de cuatro vías
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8 pulgadas NPT
• CC22903 TCC01 - Conversor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Sensor de presión 6,5 Bar relativa (95psi)

*no disponible en todos los protocolos
