Aislador de batería AS-SR Radlok Rev.2

Aislador de batería AS-SR Radlok Rev.2

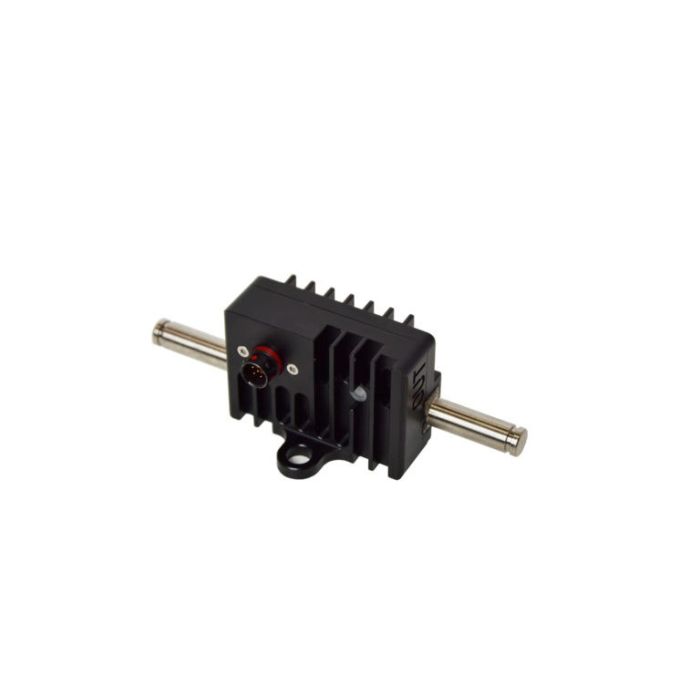

El aislador de batería Ecumaster AS-SR Radlok Rev.2 es un relé maestro para deportes de motor diseñado para el aislamiento de la batería y la parada del motor conforme a la normativa FIA. Diseñado para entornos exigentes de competición, cuenta con un diseño totalmente de estado sólido sin componentes mecánicos, lo que garantiza una larga vida útil y una alta fiabilidad. El dispositivo pesa tan solo 83 g.

El aislador incluye protección integrada contra sobretensiones del alternador sin necesidad de componentes externos, eliminando el riesgo de daños a equipos electrónicos costosos durante una parada de emergencia. Se controla mediante dos interruptores externos y también puede apagarse mediante un mensaje CAN-bus, que puede enviarse desde una unidad Ecumaster PMU16 en caso de impacto u otro incidente. El dispositivo es configurable a través de CAN-bus y transmite información de diagnóstico que pueden utilizar otros equipos, facilitando la configuración y la resolución de problemas. Está totalmente protegido contra sobrecalentamiento y sobrecorriente. El estado del dispositivo se indica mediante un LED multicolor.
Características principales:

Peso: 83 g

Dimensiones: 50 mm x 100 mm x 38,5 mm

Rango de voltaje: 6 V – 19 V, 28 V transitorios (solo para instalaciones automotrices de 12 V)

Rango de temperatura de funcionamiento: -40 °C a +125 °C

Capacidad de corriente: 300 A continuos, pico de hasta 1000 A

Resolución de medición de corriente: 4 A

Rango de medición de corriente: -1000 A a 1000 A

Precisión de medición de corriente: ±10 %

Capacidad de conmutación de carga inductiva: 600 mJ

Carcasa: Aluminio anodizado, clasificación IP67

Terminales de alta corriente: Conectores Radlok

Conector de señal: Deutsch ASX202-06PN (conector de acoplamiento ASX602-06SN incluido)

Consumo de corriente en modo de ahorro de energía: <1 mA

Consumo de corriente en estado ON: ~20 mA

Salida de parada del motor: 1,5 A continuo, alto (VBat), bajo (GND) o alta impedancia (Hi-Z)

Importante: Este dispositivo incorpora un nuevo conector Autosport: “8STA6-02-06SN”. No es compatible con versiones anteriores equipadas con el conector Autosport ASX602-06SN-HE.

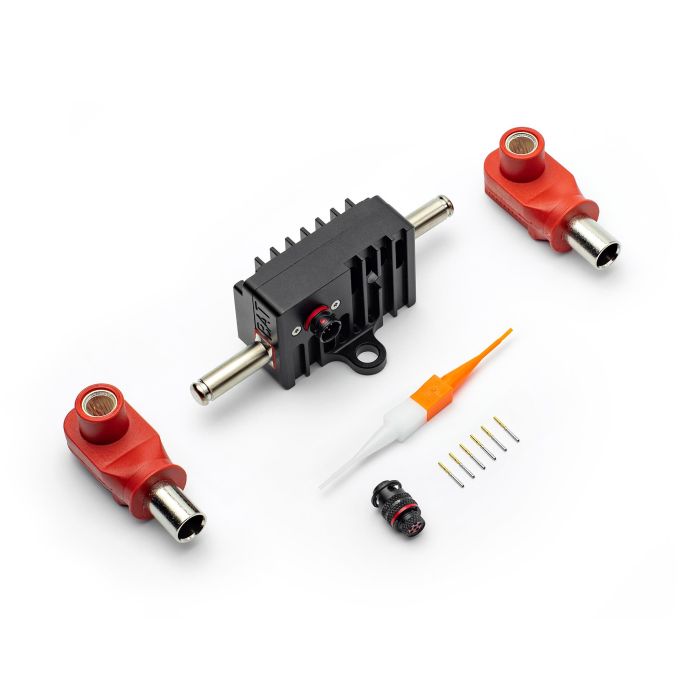

El kit incluye:

1 aislador de batería AS-SR M8 Rev.2

1 herramienta para añadir y quitar terminales

1 conector 8STA6-0206SN + 6 terminales

2 conectores RL00801-35RE; 8,0 mm; RADLOK-35 mm; rojo
