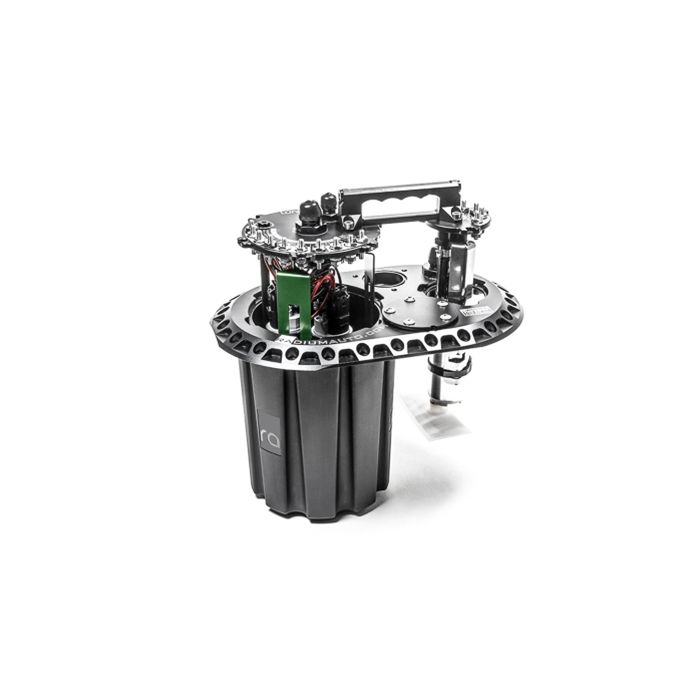

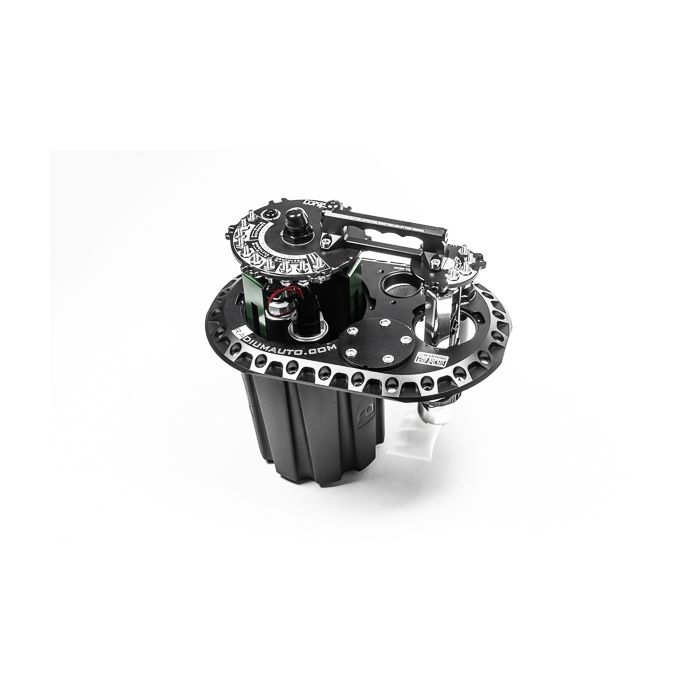

Tanque de compensación de celda de combustible FCST-X compatible con Walbro F90000267/274/285 Radium Engineering

CARACTERÍSTICAS DEL LEGACY FCST Las características que se enumeran a continuación se mantienen de los tanques de compensación de celdas de combustible anteriores. - Salida roscada hembra ORB 10AN única fusionada. Todas las bombas utilizan válvulas de retención que evitan el reflujo. Las válvulas de llenado unidireccionales (355 l/h cada una) permiten la entrada de combustible, pero no su salida, manteniendo el depósito de compensación lleno. Múltiples opciones de bomba de combustible, incluyendo bombas de gerotor, turbina y motor CC sin escobillas. Pernos eléctricos de acero inoxidable de alta corriente herméticamente sellados, capaces de manejar todas las bombas. El mantenimiento simplificado elimina las arandelas de sellado y los soportes de retención de la celda de combustible. Construcción completa de aluminio CNC con superficie anodizada para una resistencia superior a la corrosión. Compatibilidad con combustibles: gasolina con y sin plomo, metanol, etanol, E85, etc. Interruptor de nivel del depósito de compensación de combustible opcional y puerto de seguridad LED de diagnóstico. Protección contra vuelcos mediante válvula de ventilación.

NUEVAS CARACTERÍSTICAS: Además de todas las características anteriores del FCST, la nueva versión FCST-X está repleta de innovaciones. Elevación rápida y acceso a la bomba de compensación (9 pernos en total). Asa de elevación integrada para el mantenimiento de la bomba de combustible. Depósito de compensación ligero aumentado de 2,2 l a 2.6L - Compatible con hasta 4 bombas de combustible sin escobillas - Hasta 4 bombas de combustible Bosch BR540 (DW400) - Hasta 3 bombas sin escobillas Ti Automotive E5LM - Hasta 4 bombas sin escobillas Bosch (DW440) - Compatible con bombas mecánicas de entrada 16AN - Módulos de bomba fácilmente intercambiables (se venden por separado) - Compatible con sensores de nivel con cubierta - Diseñado con menos puntos potenciales de fuga - Control de fluido mejorado para un llenado rápido - Gestión interna de fluido optimizada - Protección antivuelco mejorada - Terminales eléctricos antirrotación

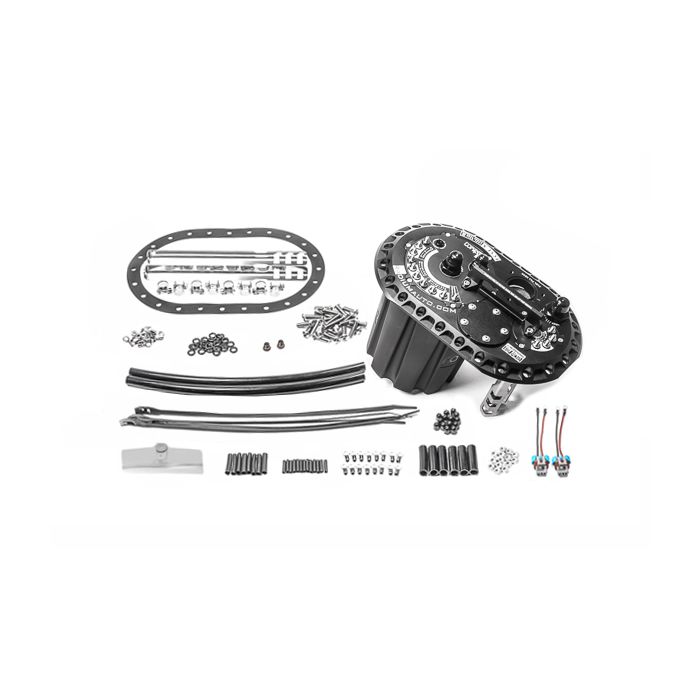

¿QUÉ INCLUYE LA CAJA? Lo siguiente viene de serie con cada variante FCST-X: - Placa de aluminio anodizado de 6x10 - Tapa de bomba de depósito de compensación de aluminio anodizado - Tapa de bomba de elevación de aluminio anodizado - Asa de servicio de aluminio anodizado - Placa de sensor de nivel de aluminio anodizado - Soporte de bomba de compensación de aluminio anodizado - Soportes de bomba de elevación de acero inoxidable (poco profundos y poco profundos) - Bomba de elevación y bomba de compensación de combustible Filtros - Válvula de ventilación antivuelco de aluminio anodizado 8AN - Sello de protección antivuelco para repostaje FKM - Junta de sellado FKM 6x10 de 24 orificios - Conector de retorno macho 8AN ORB a 6AN - Conector de salida de bomba macho 10AN ORB a 8AN - Enchufe del interruptor de nivel de combustible 2AN ORB - Válvulas de llenado unidireccionales FKM (x3) - Tuercas ciegas de aluminio anodizado - Terminales de anillo para cables eléctricos

20-1990-00 Este FCST-X no incluye bombas de combustible. Puede albergar hasta 3 bombas de depósito de compensación y 1 bomba de elevación de las siguientes:

COMPATIBILIDAD DE BOMBAS: Walbro GSS342, AEM 50-1200, *Deatschwerks DW440*. Utilice el conector eléctrico suministrado con las bombas.
20-1990-02 Este FCST-X viene preensamblado con 1 bomba de elevación Walbro GSS342 y 2 bombas de depósito de compensación Walbro GSS342.

20-1990-03 Este FCST-X viene preensamblado con 1 bomba de elevación Walbro GSS342 y 3 bombas de depósito de compensación Walbro GSS342.

20-1991-00 Este FCST-X no incluye bombas de combustible. Puede albergar hasta 3 bombas de depósito de compensación y 1 bomba de elevación de los siguientes tipos. NOTA: Si se utiliza el interruptor de nivel de combustible opcional dentro del depósito de compensación, solo se pueden usar 2 bombas de depósito de compensación y 1 bomba de elevación.

COMPATIBILIDAD DE BOMBAS: **Bosch BR540 - *Deatschwerks DW400*. Utilice el conector eléctrico suministrado con las bombas. Para la bomba de elevación, utilice el filtro de malla suministrado con la bomba. **Debido a que esta bomba no incluye una válvula de retención integrada, se deben operar varias bombas de compensación simultáneamente (no en etapas).

20-1992-00 Este FCST-X no incluye bombas de combustible. Puede albergar hasta 3 bombas de depósito de compensación y 1 bomba de elevación de los siguientes tipos:

COMPATIBILIDAD DE BOMBAS: Walbro F90000267, Walbro F90000274, Walbro F90000285, Walbro F90000295. Debido a que esta bomba no incluye una válvula de retención integrada, se deben operar varias bombas de compensación simultáneamente (no en etapas).

20-1992-01 Este FCST-X viene preensamblado con 1 bomba de elevación Walbro F90000274 y 1 bomba de depósito de compensación Walbro F90000274.
20-1992-02 Este FCST-X viene preensamblado con 1 bomba de elevación Walbro F90000274 y 2 bombas de depósito de compensación Walbro F90000274.

20-1992-03 Este FCST-X viene preensamblado con 1 bomba de elevación Walbro F90000274 y 3 bombas de depósito de compensación Walbro F90000274.

20-1993-00 Este FCST-X no incluye bombas de combustible. Puede albergar hasta 2 bombas de depósito de compensación y 1 bomba de elevación de los siguientes tipos:
COMPATIBILIDAD CON BOMBAS DE SOBRETENSIÓN: *Ti Automotive E5LM (válvulas de retención incluidas) COMPATIBILIDAD CON BOMBAS DE ELEVACIÓN: *Ti Automotive E5LM - **Walbro F90000267 - **Walbro F90000274 - **Walbro F90000285 - **Walbro F90000295 *Esta bomba requiere un controlador sin escobillas. Estos suelen venir incluidos de serie al comprar la bomba. Consulte Ti Automotive BKS1001. **Para estas bombas, se recomienda utilizar el filtro de calcetín Radium Engineering 14-0143.
20-1995-00 Se incluyen dos filtros de 80 µm (micrómetros) para dos tomas de 10AN (5/8"). Si se utiliza la toma de 16AN (1") suministrada, será necesario adquirir un filtro externo. El depósito de compensación se puede configurar para usar cualquier combinación de las siguientes opciones:

COMPATIBILIDAD DEL DEPÓSITO DE COMPENSACIÓN: - (1) toma de 10AN (mostrada a continuación) para una bomba externa en línea o una bomba mecánica.

- *(2) tomas de 10AN para una bomba externa en línea y/o una bomba mecánica. - (1) toma de 16AN para una bomba externa en línea o una bomba mecánica. - *(1) toma de 16AN y (1) toma de 10AN (mostrada a continuación) para una bomba externa en línea y/o una bomba mecánica.

*Se puede usar una bomba eléctrica para cebar una bomba mecánica (para un arranque más rápido del motor) cuando se utilizan dos de las tomas. Este FCST-X no incluye una bomba de combustible para la bomba de elevación. Es compatible con las siguientes bombas de elevación: Walbro F90000267, Walbro F90000274, Walbro F90000285, Walbro F90000295.

PDF de instrucciones
