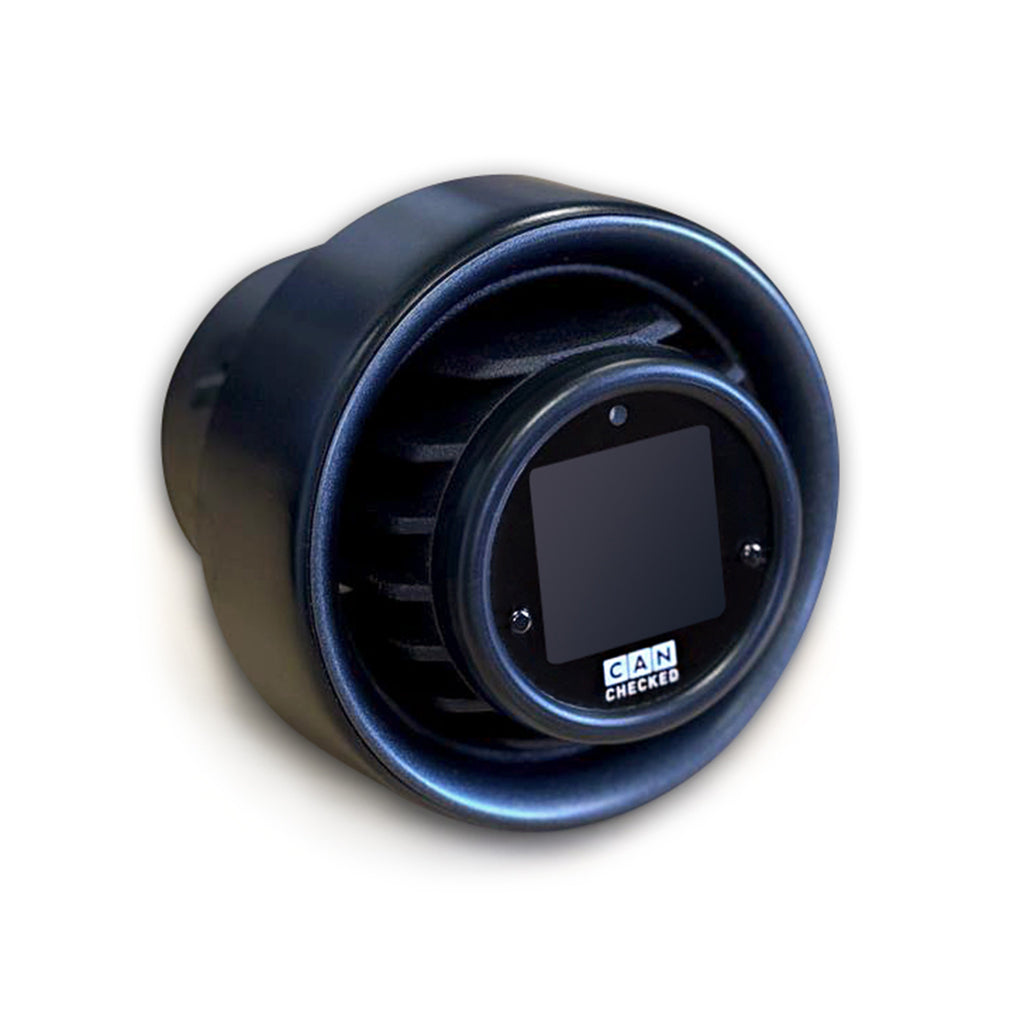

Pantalla CANchecked MFD15 para Seat Ibiza 6L

Con esta pantalla de datos MFD15 Gen2 CANchecked específica para tu Seat Ibiza 6L, siempre tendrás a la vista todos los valores relevantes.

La MFD15 Gen2 está equipada con una pantalla OLED que ofrece una excelente legibilidad incluso bajo la luz solar directa. Este kit incluye un embellecedor específico para el vehículo y un kit de conexión. Se maneja mediante los dos botones pulsadores del panel frontal. También puedes conectar nuestro mando giratorio opcional.

Características principales

Diseño compacto: 52 mm de diámetro y solo 12,5 mm de profundidad.

LED en el panel frontal: El LED frontal de la pantalla puede utilizarse como indicador de cambio de marcha o como luz de advertencia.

Can Bus: Compatible con ECUs Can Bus, flujos Can propios y, desde 2008, con OBD2 y valores profundos para vehículos VAG.

Wi-Fi: Conéctala a tu smartphone o PC y configúrala mediante nuestra aplicación web.

Entradas adicionales: Conecta hasta 6 sensores analógicos a las entradas o conecta un sensor de etanol* directamente a la pantalla.

Alarmas predefinidas: Activa y personaliza fácilmente las alarmas predefinidas. Por ejemplo, recibe una alerta importante cuando la temperatura de los gases de escape supere los 900 grados.

Personalización: Usa tu propio logotipo y combinación de colores para personalizar tu MFD15 Gen2.

Registro en línea*: Registra tus datos con tu smartphone o PC y guarda el registro en tu dispositivo para su posterior análisis.

Combustible flexible*: Visualiza el contenido de etanol y la temperatura en la pantalla.

Conmutación de latas*: Cambia entre latas usando los botones de la pantalla y envía las lecturas de tus entradas analógicas al bus CAN.

Vistas diferentes

Elige hasta ocho páginas con vistas diferentes y personaliza la pantalla para que se adapte mejor a ti y a tu vehículo:

Puntero analógico
Valor doble
Indicador de marcha
Valores cuádruples
Valores séxtuples
Barra + pantalla doble
Pantalla redonda
Gráfico de barras (doble horizontal)
Medidor de rendimiento
Gráfico de barras (de 1 a 6 barras verticales)
Valor único

Configuración mediante el software de configuración de pantalla en línea (oDSS)

Como novedad en nuestro MFD15 Gen2, puedes acceder al dispositivo a través de Wi-Fi. Así, podrás configurar el MFD15 Gen2 desde tu smartphone o PC.
Con oDSS, puede configurar completamente su pantalla, registrar valores (se requiere licencia), cargar su propia imagen de inicio y actualizar la pantalla.

Valores compatibles

Una pregunta frecuente de los clientes es: ¿Qué valores puedo solicitar a mi ECU? La respuesta: TODOS. Su nueva MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los fabricantes de ECU determinan qué valores se envían a través de la interfaz CAN bus. En este caso, la documentación es fundamental, posiblemente incluso en forma de un archivo DBC que se puede importar mediante nuestro DSS. Como cliente, puede acceder a nuestra extensa lista de ECU ya implementadas. En total, según el fabricante, se pueden consultar hasta 64 sensores.

También se implementan las consultas OBD2 a través de CAN Bus (11 bits/29 bits). Asimismo, están disponibles protocolos específicos para vehículos como UDS o TP2.
Incluidos por defecto: - OBD2 - 11 y 29 bits - Ecumaster - Classic y Black - VAG PQ34 - Haltech v2 - LinkECU - MaxxECU - Motec M1 - Emtron - Megasquirt 2 y 3

Si la ECU deseada no aparece en la lista, puede descargar o solicitar el TRI/TRX correspondiente de nuestra base de datos.

Para todos los vehículos VAG fabricados a partir de 2008 (y en algunos casos, también para modelos anteriores), ofrecemos consultas de datos detalladas por protocolo. Se pueden consultar y visualizar valores como la temperatura del aceite, la presión de sobrealimentación, la temperatura de la transmisión, el retorno del ángulo de encendido selectivo de los cilindros, la presión alta/baja, la activación de la válvula de descarga y mucho más.

LED integrado

El LED interno puede utilizarse como luz de cambio de marcha y como luz de advertencia.

Como luz de cambio de marcha, puede asignar hasta 8 colores diferentes y límites de velocidad, así como la velocidad a la que comienza a parpadear.

Al configurarlo como luz de advertencia, puede asignar un valor mínimo y máximo para cada sensor. Si el sensor supera el valor máximo o está por debajo del mínimo, el LED parpadea en el color configurado previamente. La luz de cambio de marcha se desactiva durante el periodo de advertencia.

Contenido del paquete y extensiones

Incluido en cada paquete:

Pantalla de datos MFD15 Gen2
Embellecedor específico para vehículos con volante a la izquierda
Cable de conexión específico para el vehículo
Guía de inicio rápido
Conector B (Molex de 6 pines)

Conector C (Molex de 12 pines)
Cables de conexión preensamblados de diferentes colores (longitud: 20 cm, uso previsto: alimentación, bus CAN, entradas analógicas, 5 V, toma de tierra del sensor)
Pines para crimpar
Dos resistencias de 1 kΩ (como resistencia pull-up para sensores NTC)

Se pueden conectar sensores de cualquier tipo a través de las seis entradas analógicas; admitimos sensores lineales de 0-5 V y sensores NTC.
Las curvas características de nuestros sensores con certificación CAN se almacenan en la pantalla de fábrica y funcionan de forma inmediata (plug and play):

AIN1: Sensor de temperatura (NTC01)

AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)

AIN3: Sensor de presión 0-10 bar (FLP01)

AIN4: Sensor de presión de sobrealimentación 0-5,5 bar absoluto (BST10)

AIN5: No preconfigurado

AIN6: No preconfigurado

Para la conexión, puede utilizar nuestro arnés AIN de 4 vías preensamblado.

Si dispone de la licencia correspondiente*, puede conectar adicionalmente un sensor de etanol directamente a la pantalla mediante un pin independiente. Accesorios opcionales

CC22501 ETK01 - Perilla giratoria externa con cable de conexión PnP de 50 cm
CC22100 CBD08 - Hub de distribución CAN de ocho vías
CC22780 ANC04 - Arnés AIN de cuatro vías
CC22902 NTC01 - Sensor de temperatura para líquidos de 1/8 pulg. NPT
CC22903 TCC01 - Transductor tipo K de 0-1250 °C
CC22901 FLP01 - Sensor de presión de 0-10 bar (145 psi) M10x1
CC22900 BST10 - Sensor de presión relativa de 6,5 bar (95 psi)

*Licencias adicionales

Registro en tiempo real del MFD15 Gen2

Con la licencia adicional "Registro en tiempo real", su pantalla puede registrar los datos de los sensores en el oDSS. Posteriormente, puede descargar el registro como un archivo a su teléfono inteligente o PC.
Todos los sensores se registran en el registro (ATENCIÓN: para OBD y UDS, solo se muestran los que están en pantalla). Seleccione los sensores que desea visualizar gráficamente.

Sensor de etanol para combustible flexible directamente en la MFD15 Gen2

Con la licencia adicional para el sensor de etanol, puede conectar el sensor directamente a la pantalla. Necesita una resistencia pull-up (10 kΩ) entre 5 V y la señal. Ahora puede ver el contenido de etanol, así como la temperatura del combustible, y también registrarla.

Conmutación CAN y reenvío AIN

Con la licencia adicional para la conmutación CAN y el reenvío AIN, puede usar las teclas de su pantalla o el mando giratorio para conmutar los interruptores CAN y aplicar los voltajes de entrada de sus entradas analógicas al bus CAN.
