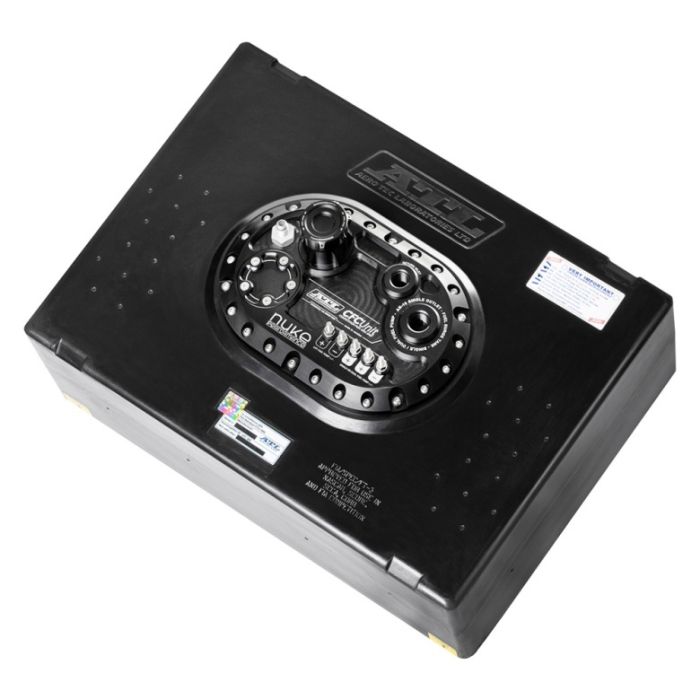

Celda de combustible Nuke Performance ATL Saver Cell con unidad CFC, versión sin escobillas de 80 L

Los depósitos de combustible ATL Saver Cells son ligeros y cuentan con la homologación FIA FT3-1999 para las principales asociaciones de automovilismo. Fabricados con una aleación de plástico resistente y exclusiva, los conocidos Saver Cells se combinan con la unidad Nuke Performance CFC (un soporte para bomba de combustible de fácil instalación con depósito de compensación integrado). Esta solución integral, segura y sencilla, es la solución óptima para todas las aplicaciones de automovilismo.

Depósito de combustible homologado FIA FT3-1999

Disponible en varios tamaños para todas las necesidades

Función de depósito de compensación de combustible integrado de 2 litros

Aislamiento completo de espuma para gasolina y E85

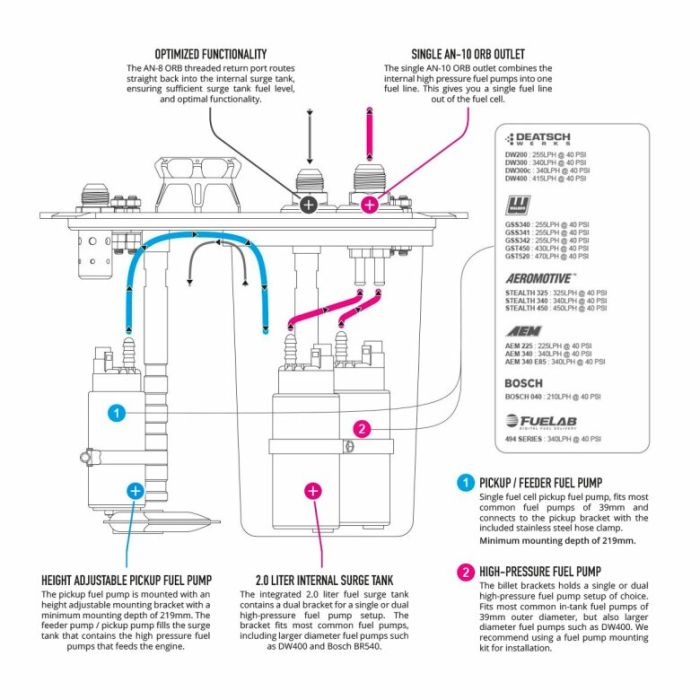

Compatible con bombas de combustible de alta presión simples o dobles

Nueva unidad CFC de alto perfil compatible con todos los depósitos de combustible ATL

Tapa de llenado de combustible de bajo perfil con válvula antivuelco integrada

Salida AN-10 ORB / Retorno AN-8 ORB

Los depósitos de ahorro ATL son aptos para sistemas de combustible con carburador y, gracias a la unidad CFC de alto perfil integrada de Nuke Performance, que elimina la necesidad de un depósito de compensación externo (que suele ser necesario al usar un depósito de combustible), son ideales para sistemas de inyección de combustible. Nuestra selección de depósitos de ahorro incluye espuma amarilla para gasolina y E85.
Especificaciones de la celda de ahorro ATL:

Celda de ahorro de 30 litros, n.° de pieza 150-08-304

Longitud

505 mm (19,88”)

Profundidad

305 mm (12,00”)

Altura

223 mm (8,78”)

Peso
No disponible, incluyendo la unidad CFC de ATL

Capacidad de combustible

30 litros (7,92 galones)

N.° de pieza del contenedor

150-CN-AA-041

Celda de ahorro de 40 litros, n.° de pieza 150-08-404

Longitud

602 mm (23,70”)

Profundidad

314 mm (12,36”)

Altura

254 mm (10,00”)

Peso
No disponible, incluyendo la unidad CFC

Capacidad de combustible

40 litros (10,56 galones)

N.° de pieza del contenedor
150-CN-AA-051

Celda de ahorro de 45 litros, n.° de pieza 150-08-454

Longitud
502 mm (19,76”)

Profundidad
437 mm (17,20”)

Altura
234 mm (9,21”)

Peso
No disponible, incluyendo la unidad ATL CFC

Capacidad de combustible
45 litros (11,88 galones)

N.° de pieza del contenedor

150-CN-AA-061

Celda de pozo de 45 litros, n.° de pieza 150-08-554

Diámetro Ø

553 mm (21,77”)

Altura

227 mm (8,93”)

Peso
9,2 kg (20,28 lb), incluyendo la unidad ATL CFC

Capacidad de combustible

45 litros (11,88 galones)

N.° de pieza del contenedor

Contenedor no disponible

Combustible Saver Cell de 60 litros, n.° de pieza 150-08-604

Largo
602 mm (23,70”)

Profundidad
437 mm (17,20”)

Altura

234 mm (9,21”)

Peso
No disponible, incluyendo la unidad ATL CFC

Capacidad de combustible
60 litros (15,85 galones)

N.° de pieza del contenedor

150-CN-AA-071

Combustible Saver Cell de 80 litros, n.° de pieza 150-08-804

Largo

845 mm (33,27”)

Profundidad

435 mm (17,13”)

Altura

235 mm (9,25”)

Peso
No disponible, incluyendo la unidad ATL CFC

Capacidad de combustible

80 litros (21,13 galones)

N.° de pieza del contenedor

150-CN-AA-101

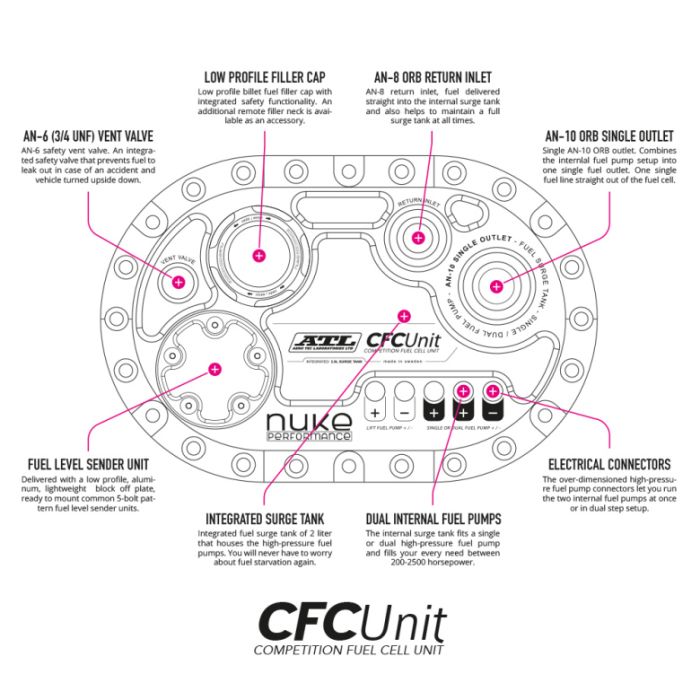

Especificaciones de la unidad CFC de Nuke Performance

Número de pieza de la unidad CFC incluida:

150-05-203

Profundidad mínima de montaje:
197 mm (7,75")

Patrón de pernos de montaje:
Patrón de 6x10" (24 pernos)

Conector de bomba de combustible de alta presión:
x 3 (máx. 125 amperios cada uno*)

- Puntos de conexión:
Conectores de perno de 6 mm

Conector de bomba de combustible de captación:
x 2 (máx. 125 amperios cada uno*)

- Puntos de conexión:
Conectores de perno de 6 mm

Longitud:
295 mm (13,74")

Ancho:
194 mm (9,88")

Peso:
2254 g (4,96 lb)

Para uso en deportes de motor:
SÍ

Compatible con bombas de combustible de elevación:
1 bomba de combustible con escobillas

Compatible con bombas de alta presión:
1-2 bombas de combustible con escobillas

Compatibilidad con combustible:
Gasolina Metanol, Etanol, E85

Compatible con kit de elevación Venturi adicional
NO

Volumen del tanque de compensación interno

Aproximadamente 2.0 litros (0.53 galones)

Puerto de salida, rosca

AN-10 ORB

Puerto de retorno, rosca

AN-8 ORB

Válvula de ventilación, rosca

AN-8 (3/4 UNF)

* Solo como referencia

El sistema ATL Saver Cell con unidad CFC incluye:

1 x Celda de combustible ATL Saver Cell del tamaño seleccionado
1 x Unidad CFC Nuke Performance - Versión ATL

2 x Conectores de manguera de 1/4" BSPP a púas macho de 8 mm

1 x Tapón de 1/4" BSPP, para usar con una sola bomba de combustible de alta presión

2 x Insertos de 39 mm para soporte de bomba de combustible de alta presión

1 x Junta Viton para celdas de combustible con patrón de 24 pernos (apta para combustibles alcohólicos)

1 x Tapa de llenado de perfil bajo (cuello de llenado remoto disponible como accesorio)

1 x Doble Soporte de bomba de combustible mecanizado y soporte de bomba de captación ajustable

1 válvula de ventilación antivuelco macho AN-8 (3/4 UNF) a AN-6

1 espaciador FLS, utilizado para sensores de nivel de combustible con un patrón de pernos asimétrico
